Двосхилий дах з мансардою

При будівництві житлового будинку природним бажанням власника є максимально використовувати площу майбутньої будови і облаштувати підпокрівельний простір в приміщення, придатне для житла або, так звану, мансарду. Двосхилий дах оптимально підходить для вирішення даного завдання, оскільки її конструкція самого початку передбачає наявність значного внутрішнього простору, яке може бути використано, в тому числі, і як житлове приміщення.

дах мансарда
Двосхилий дах з мансардою

А технологія будівництва будинку з ламаною покрівлею дозволяє значно збільшити його корисну площу виконати всі роботи своїми руками.

Основні види двосхилим криши з мансардою

Залежно від свого конструктивного будови двосхилий дах з мансардою може бути виконана двома основними способами:

  1. Класичним, при якому з'єднання крокв по фронтону утворює трикутник. Різновидами даного типу можна вважати такі дахи, як:
    • полувальмовиє, що мають в основі також трикутник з рівними схилами, але їх частина над фронтоном утворює скіс;

      типи даху
      Класичні типи двосхилим даху з мансардою

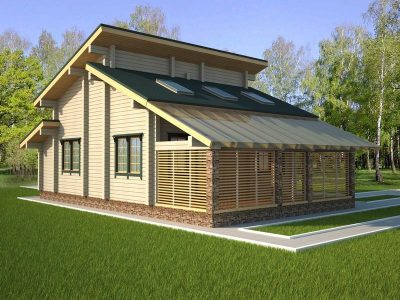

    • разноскатние покрівлі, де скати розташовуються під різними кутами і мають різну довжину; типи даху
    • різнорівневі, що передбачають розташування скатів щодо несучих стін на різній висоті. типи даху
    • Пристрій мансарди на таких дахах пов'язане з оптимізацією кута розташування кроквяної системи для максимального збільшення корисної площі внутрішніх приміщень. Іншим способом збільшення подкровельного житлового простору є підйом стін першого поверху на висоту до метра, що призводить до вимушеного збільшення витрат на будівництво;

    • Будівництвом ламаної покрівлі, у якій кожен скат складається з двох частин з різними кутами установки. Це дозволяє максимально задіяти простір під дахом і забезпечити повноцінний другий поверх на горищі.

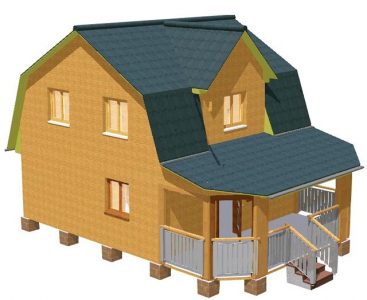

    • ламана покрівля
      Ламана покрівля з мансардою

    Як правило, коли говорять про мансардну покрівлю, то мається на увазі саме пристрій ламаного даху.
    Обидва способи облаштування мансардної покрівлі мають свої переваги, і вибір конкретного рішення залежить як від дизайнерських переваг власника, так і забезпечення необхідної функціональності додаткових приміщень.

    Переваги мансардної покрівлі

    При будь-якому способі пристрої, покрівля з мансардою має незаперечні переваги, які часто надають вирішальне значення при розробці проекту майбутнього будинку.
    Основними достоїнствами двосхилих дахів з мансардою можна назвати наступні:

    • значно збільшується корисна площа будинку без додаткових витрат на фундаментні роботи;
    • за рахунок утеплення підпокрівельного простору знижуються загальні тепловтрати;
    • невисока вартість матеріалів і технологічна простота будівництва роблять дах з мансардою економічно вигідним рішенням;
    • будинок з мансардою має привабливий зовнішній дизайн;

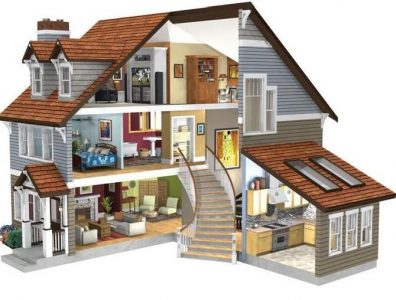

      мансарда будинок

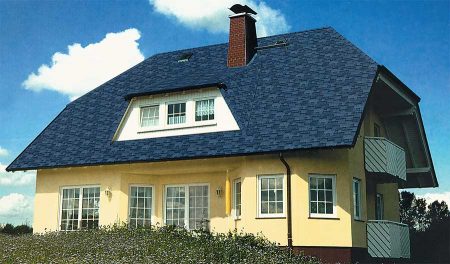

      Вид будинку з мансардою

    • для побудови покрівлі не потрібно залучення спецтехніки, що дає можливість виконати монтаж своїми руками.

    Та все це дозволяє сказати, що мансарда, влаштована в підпокрівельному просторі двосхилим даху сучасне, економічне і просте рішення питання збільшення житлового простору будинку.

    Проектування двосхилим даху ламаного типу

    Планування і проектування двосхилим даху ламаного типу дещо складніше, ніж розрахунок покрівлі класичного типу, проте знаючи її конструкції і основні принципи пристрою це можна виконати своїми руками. Попередньо необхідно ретельно продумати її загальна будова, в тому числі:

    • план мансардного приміщення, його функціональне призначення, конфігурацію, площа і висоту;
    • кути нахилу верхніх і нижніх скатів з урахуванням територіального розташування споруди і естетичної привабливості;
    • конструкцію фронтонних частин, наявність в них вікон, вид матеріалу для зовнішньої обробки;

      мансарда

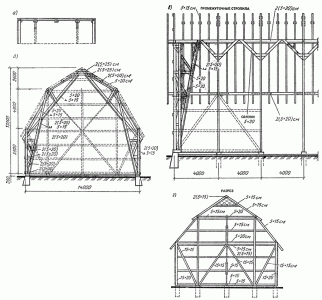

      Креслення ламаного даху з мансардою

    • тип покрівельного матеріалу, утеплення, гідро- і пароізоляцію.

    Коли визначені основні практичні моменти майбутньої даху, можна приступати до проектування і розрахунку кроквяної системи.
    Її основними конструктивними елементами є такі складові:

    1. Мауерлат - брус, покладений на несучі стіни, функціональним призначенням якого є рівномірний розподіл навантажень від кроквяної системи до будівлі.
    2. Стропило або кроквяна нога - дошка, яка формує загальну конфігурацію покрівлі і служить підставою для зовнішнього покрівельного покриття, в тому числі:
      • бічні або нижні, вони встановлюються по похилій технології;
      • коньковие або верхні, мають висячу конструкцію.
      • Стійки - брус, встановлений вертикально і виконує роль опор кроквяної системи, а також каркасом для мансардного приміщення.

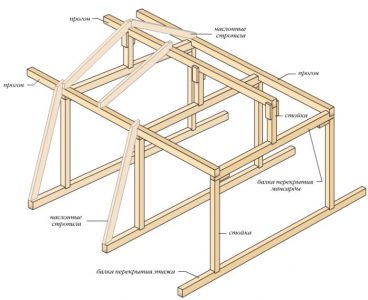

        каркас даху

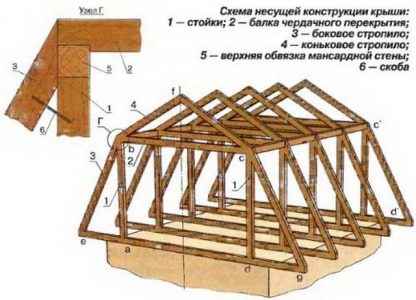

        Каркас для мансардного даху

      • Верхня обв'язка або прогін - горизонтально покладений брус, який пов'язує все стійки уздовж несучої стіни і формує лінію зламу покрівлі.
      • Балка горищного перекриття, затягування або ригель - брус або дошка, що з'єднують стійки однієї кроквяної пари зверху і служать підставою для з'єднання бічних і коникових стропіліни, а також виконують функцію распора.
      • Підвісна стійка - дошка, яка нижньої своєю частиною спирається на затяжку, а верхній фіксує з'єднання пари коникових крокв і забезпечує розподіл навантаження між елементами.

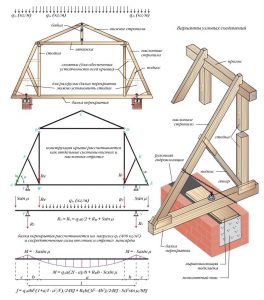

        пристрій даху
        Пристрій мансардного даху

      • Підкоси - брусовий упор бічних крокв, нижня частина якого впирається в основу стійки під кутом, а верхній край в крокви.
      • Решетування - дошки, закріплені по зовнішній поверхні стропіліни поперек, які служать підставою для покрівельного покриття.
      • Контробрешетування - бруски, що встановлюються по зовнішньому торця крокви уздовж і забезпечують фіксацію гідроізоляційного матеріалу.
      • Кобилка - дошка, яка подовжує крокви для формування повноцінного схилу покрівлі.

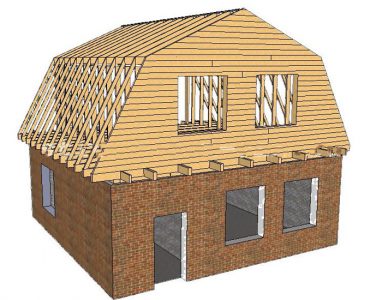

        мансарда
        Макет ламаного даху з мансардою

      Треба відзначити, що кроквяна система ламаного даху може бути виконана двома принципово різними способами:

      1. Коли нижні крокви встановлюються безпосередньо на стіну з закріпленим мауерлат.
        Даний спосіб застосовується, якщо за проектом бічні стіни будівлі вище, ніж рівень підлоги мансардного поверху.
      2. Установка бічних крокв здійснюється на балки перекриття.
        Такий спосіб є більш актуальним, оскільки дозволяє збільшити корисну площу мансарди.

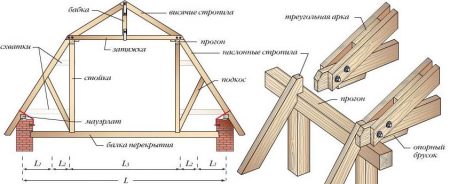

        кроквяна система
        Кроквяна система ламаного даху

      З огляду на вищенаведені особливості проектування двосхилим покрівлі з мансардою можна скласти правильний проект даху своїми руками.

      Розрахунок кроквяної системи мансардної покрівлі

      Найпростіший і надійний спосіб обчислити параметри конструкції в ламаної покрівлі, а також необхідну кількість матеріалів для її будівництва, це використовувати для розрахунку онлайн калькулятор.

      Основною перевагою такого підходу до розрахунку є те, що змінюючи вводяться дані можна швидко отримати результати обчислення і вибрати варіант, який буде оптимальним для конкретного будинку.

      Щоб отримати розрахунок конструкції мансардного покрівлі в програму-калькулятор необхідно ввести наступні дані:

      • висоту мансардного поверху або висоту опорної стійки;
      • бажане відстань між балкою першого поверху і коником;
      • довжину стіни, перпендикулярної фронтону;
      • плановану ширину внутрішнього приміщення або відстань між стійками однієї лінії крокв;

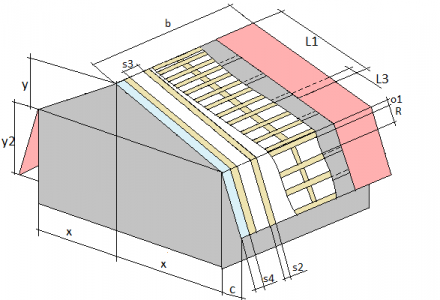

        розрахунок даху
        Інструкція для онлайн калькулятора

      • довжину закладення або меншу відстань від несучої стіни до опорної стійки;
      • ширину покрівельного звису;
      • тип покрівельного матеріалу і його характеристики;
      • вибрати регіон розташування майбутньої споруди. В результаті програмної обробки введених в калькулятор даних, виходить один з варіантів мансардного даху, в тому числі обчислюються:
      • кути нахилу бічних і коникових стропіліни;
      • їх довжина;
      • загальна площа поверхні даху.

      Варіюючи вводяться даними по висоті коника і довжині закладення можна отримати той варіант, який буде оптимальним як за характеристиками, так і за зовнішнім дизайном.

      дизайн даху
      Дизайн даху по вступним даними в калькулятор

      Додатково, якщо використовувати онлайн калькулятор з розширеними алгоритмами і ввести необхідні програмою дані, можна отримати розрахунок більш докладної специфікації по необхідній кількості та якості пиломатеріалів, які знадобляться для будівництва кроквяної системи ламаного даху, в тому числі:

      • рекомендовані перетину крокв, їх кількість і довжину по кожному типу;
      • оптимальне розташування обрешітки, характеристики дощок і відстань розбігу між ними;
      • орієнтовний загальна вага, а також сумарну масу по кожному однотипному елементу;
      • площа мансарди;
      • кількість і вагу покрівельного покриття; типи даху Приклад схеми ламаного даху для прорахунку ... схема даху
      • перетин і необхідну кількість брусків контробрешетування;
      • площа необхідних гідро- пароізоляційних матеріалів, а також утеплювача;
      • специфікацію необхідних добірні елементи, їх кількість і характеристики;
      • плановану кількість матеріалів для кріплення;
      • орієнтовну вартість монтажу.

      Дана детальна специфікація, розрахунок якої виконає програмний калькулятор, буде служити відправною точкою для подальших робіт з будівництва мансарди.

      проект дах
      Проекти мансардних дахів

      Якщо електронний калькулятор недоступний, то розрахувати параметри двосхилим даху можна із застосуванням простих математичних формул і довідкових таблиць.

      Порядок роботи під час монтажу мансардного покрівлі

      Послідовність робіт по влаштуванню мансардної покрівлі ламаного типу має принципові відмінності від будівництва класичної даху з двома скатами, однак і її можна зібрати своїми руками.

      Залежно від конкретного проекту, в частині пристрою балок перекриття першого поверху, технологія будівництва може мати деякі відмінності, проте основні принципи зберігаються.

      Етапи монтажних робіт:

      1. Установка мауерлатів.
        Брус перетину 100 х 100 мм або 150 х 150 необхідно розкласти по периметру будівлі і надійно закріпити. Для кріплення використовуються:
        • анкерні болти;
        • сталеві шпильки з шайбами ​​і гайками.

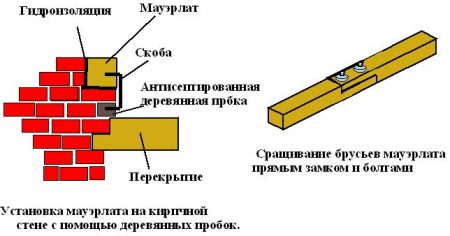

          мауерлат
          Установка мауерлата на цегляну стіну

        • Треба відзначити, що при будівництві будинку з колоди або бруса, верхній вінець буде служити мауерлат.

        • Кріплення балок перекриття.
          Для перекривного конструкцій, як правило, використовується брус 100 х 200 мм, бажано з хвойних порід дерева і добре просушені.
          Монтаж можливий в двох варіантах кріплення:
          • безпосередньо на мауерлат, при цьому довжина балки розраховується з урахуванням виступів схилу покрівлі;
          • в технологічний кишеню в стіні в кам'яному будинку або з перерубати при будівництві дерев'яного будинку.

          Балки також повинні бути закріплені максимально надійно із застосуванням металевих кріпильних елементів.

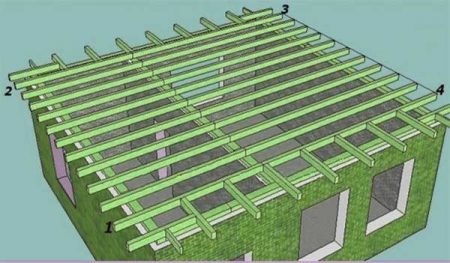

          балки
          Кріплення балок перекриття
        • Розстановка опорних стійок каркаса.
          Матеріалом для каркасних елементів служить брус 100 х 150 мм. Установку вертикальних опор починають з чотирьох крайніх стійок, розташованих у фронтонів, далі проводиться монтаж внутрішніх стовпів, які мають у своєму розпорядженні на балках перекриття.
          При установці необхідно контролювати як вертикальність опор, так і горизонтальний рівень розташування сусідніх стійок. Закріплюються стовпи металевим кріпленням, а для виключення порушення вертикалі вони тимчасово фіксуються похилими розтяжками.

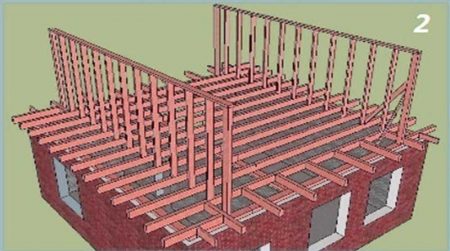

        • опорні стійки
          Розстановка опорних стійок
        • Закріплення верхньої обв'язки.
          За фактом закріплення і вирівнювання каркаса з опорних стійок на них зверху укладають прогони, виконані з дощок 50 х 150 мм, по лінії паралельної несучій стіні. Після цього кожну пару протилежних опор стягують ригелем або горищних балкою, в якості яких рекомендується застосовувати дошки 50 х 200 мм або 50 на 150 мм, встановлені на ребро.
          Кріплення прогонів і ригелів, здійснюється куточками і саморізами. Іноді для цих цілей використовують цвяхи.

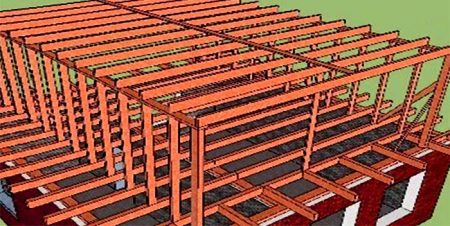

        • прогони
          Кріплення прогонів і стельових балок
        • Установка бічних і коникових крокв.
          Щоб монтаж стропильних елементів був виконаний правильно і з мінімальними затратами, рекомендується виготовити шаблон пари крокв одного ската з більш легкої дошки 25 х 150 мм, на якому розмічаються необхідні місця і конфігурація замкових запилів опорних точок.
          На підставі готових шаблонів робляться заготовки всіх стропіліни з дощок 50 х 150 мм.
          Монтаж стропіловкі виконується в наступному порядку:
          • Спочатку встановлюються бічні крокви, нижня частина яких спирається на мауерлат або перекривного балку, а верхня на ригель. Кріплення, як правило, забезпечується спеціальним кріпильними елементами, які забезпечують або жорстку фіксацію кроквяної ноги, або ковзаючі, що застосовується при будівництві будинків з колод;

            установка крокв

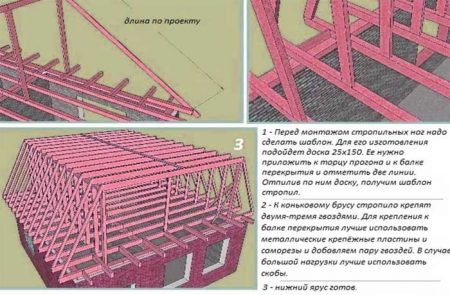

            Установка крокв нижнього ярусу

          • На лінії, що відповідає центру покрівлі, закріплюються підвісні стійки;
          • Далі фіксуються коньковие крокви, установка яких проводиться парно, за аналогією зі кроквяної системою класичної двосхилим даху. Нижній край з'єднується з прогоном замком і кріпиться куточками і саморізами. Верхнє з'єднання пари скріплюється металевою пластиною і зв'язується з підвісною стійкою;
          • Кожна кроквяна пара коникових крокв вирівнюється по вертикалі і фіксується тимчасовими розтяжками;
          • Заключним етапом установки стропіловкі є розстановка подкосов згідно з проектом.

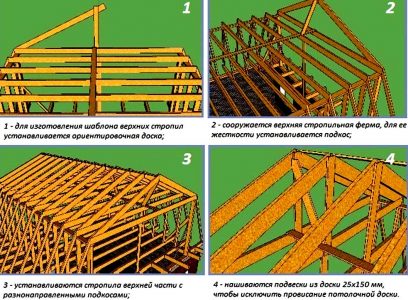

            кроквяні ферми
            Спорудження верхніх стропильних ферм

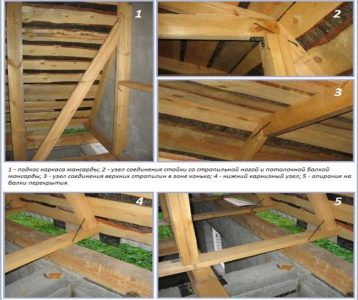

            вузли даху
            Варіанти верхніх і нижніх вузлів ламаного даху

          У деяких випадках лінія з'єднання верхніх крокв зміцнюється гребеневим прогоном.

        • Зашивка фронтону.
          Виконується в залежності від його технологічного устрою і дизайну. Проведення даних робіт перед монтажем обрешітки дозволяє виконувати підрізування кутових елементів за місцем.

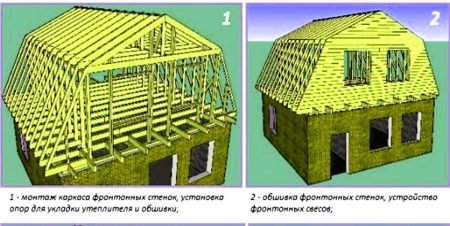

        • фронт даху
          Зашивка фронту даху

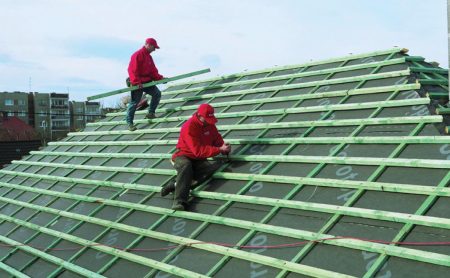

        • Монтаж обрешітки.
          Залежно від типу покрівельного покриття підбирається оптимальний матеріал для обрешітки і її розташування відносно один одного.
          Якщо планується утеплення покрівлі, то попередньо настилається гідроізоляційний шар, який фіксується рейками контробрешетування.
        • лати
          Монтаж обрешітки даху

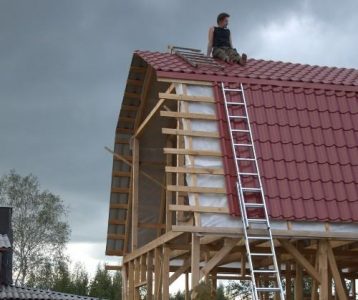

          типи даху

        • Установка покрівельного покриття.
          Виконується на підставі інструкцій виробника.

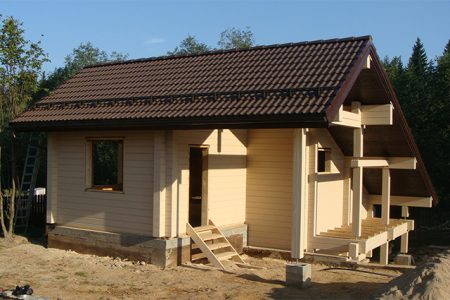

        • покрівля
          Установка покрівельного покриття

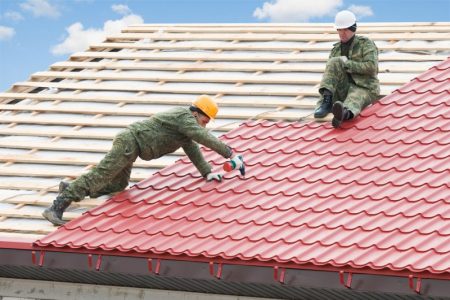

          типи даху
          типи даху

        • Формування і підшивка карнизів.
          Залежно від точки кріплення нижніх крокв, звис покрівлі формується за допомогою кобилок або встановлюється дерев'яний каркас.
          Оздоблювальний матеріал закріплюється способом, відповідним типом обшивки.
        інструкція обшивки
        Інструкція по обшивці карниза
        приклад обшивки
        Приклад обшивки карниза даху

        Знаючи технологію і порядок проведення робіт при будівництві покрівлі ламаного типу виконати роботи по монтажу можна самостійно своїми руками. Відео з огляду конструкції двосхилим даху з мансардою.


        Таким чином, двосхилий дах з мансардою, виконана за технологією ламаної покрівлі, є оптимальним рішенням для пристрою житлового приміщення в підпокрівельному просторі. Дотримання технологічних норм при будівництві та правильний розрахунок співвідношення навантажень спільно з якісно підібраним будівельним матеріалом, забезпечать тривалу і комфортну експлуатацію будинку з мансардним приміщенням.
