Монтаж фундаменту стаканного типу

склянковий фундамент

Стаканний фундамент є однією з різновидів столбчатого підстави і використовується в основному в промислових потребах. Для будівництва приватного будинку вони мало пристосовані, тому, як правило, застосовуються при будівництві великих споруд, в тому числі і мостів.

склянковий фундамент
Приклад готового фундаменту стаканного типу

Цей фундамент виконується із збірних елементів і призначений для не пучинистих стійких грунтів. Підстава призначене не для опори стін будівлі, а для підтримки стійок і колон. У центральній частині його верхнього блоку є спеціальна виїмка, в яку і встановлюється колона.

Де використовують фундамент стаканного типу

Найчастіше цей вид підстави застосовують при будівництві виробничих будівель, об'єктів сільського господарства, а також об'єктів інфраструктури таких як каналізація, насосні станції, гаражі та інші подібні споруди. Крім того, досить часто можна зустріти ці конструкції на електростанціях, в опорах ЛЕП, мостах і підвальних приміщеннях.

Як правило, в такій фундамент встановлюється колона, яка приймає на себе основне навантаження.

Такий спектр застосування зумовлене високими характеристиками міцності цього підстави, а також швидким монтажем фундаментів стаканного типу.

склянковий фундамент
Докладний креслення стаканного фундаменту

Конструкція і монтаж стаканного фундаменту

Перш ніж починати установку підстави, попередньо підганяють необхідну техніку, точніше, кран, і готують будівельний майданчик.

  1. Для цього видаляють верхній шар грунту і проводять розмітку периметра майбутньої споруди. Встановлюють кілочки і натягують розмічальний шнур.
  2. Після чого визначають конкретні місця установки блоків і намічають проходження їх осей.
  3. При необхідності викопують невеликий котлован під нижню плитку фундаменту, дно якого має бути строго горизонтально, і виведено в нуль.
  4. На дно котловану або очищений від родючого шару грунт засипають подушку з піску.

Тепер можна почати безпосередній монтаж фундаменту.

Підстава стаканного типу складається з кількох елементів, які встановлюються поетапно:

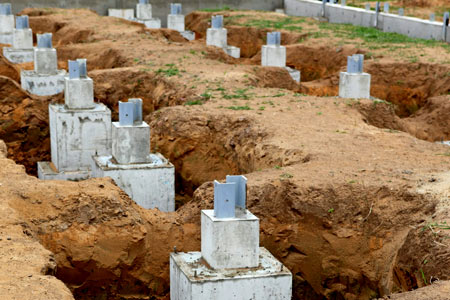

  1. Першою встановлюється опорна плита, на яку монтується залізобетонний клячник, або якщо застосовується полегшений варіант конічна оболонка. монтаж стаканного фундаменту
  2. Наступними встановлюються два стовпи, які монтуються під нахилом до основи.
  3. Виступаючі частини арматури стовпів і підколінника кріпляться між собою за допомогою зварювання.
  4. Після чого шви заливаються бетонним розчином марки не менше М300.
  5. На стовпи опускають залізобетонну балку, а в стакан підколінника встановлюють колону.

Під час всіх цих процедур необхідно постійно перевіряти вирівняність всіх поверхонь, а також відповідність осей заданому положенню. Як правило, всі ці параметри перевіряються за допомогою геодезичних інструментів.

В іншому випадку ви отримаєте негідний для застосування стовп, виправити який просто не вийде.

Крім того, необхідно враховувати наступні умови, при дотриманні яких можлива установка:

  • Цей вид фундаменту використовується тільки на грунтах з хорошою несучою здатністю, болотисті, торф'яні, піщані та інші грунти не підійдуть;

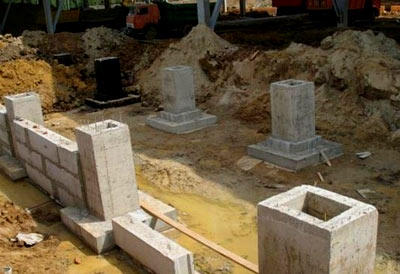

    монтаж стаканного фундаменту
    Варіанти установки стаканного фундаменту

  • Монтаж проводять тільки в теплу пору року, установка на завмерлий грунт або землю, покриту шаром снігу, заборонений;
  • Перед монтажем на всі елементи конструкції наносяться маркери, що дозволяють додатково вивірити правильність установки;
  • Всі роботи проводяться за допомогою будівельного крана.

Плюси і мінуси фундаменту стаканного типу

Деякі переваги цього фундаменту плавно перетікають в недоліки і навпаки.

  • Фундамент під колони швидко і просто встановлюється, але тільки при наявності спецтехніки та геодезичних інструментів;
  • Характеристики цих бетонних виробів досить високі за рахунок їх промислового виробництва, де вони проходять контроль відповідності ГОСТу і перевірку на якість.

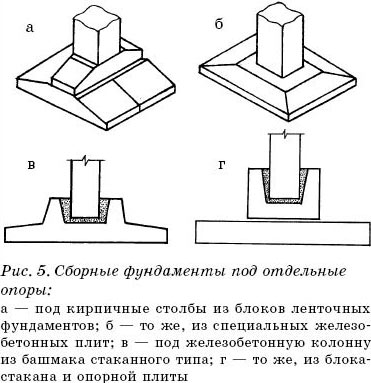

    схема фундаменту
    Схема стаканного фундаменту

    Але це одночасно є і недоліком, так як це вид фундаменту неможливо виготовити відразу на місці, всі необхідні елементи доводиться доставляти з заводу;

  • Ціна самих елементів фундаменту для колон не так вже й висока, основні витрати з'являються завдяки транспортування елементів підстави і їх установки за допомогою крана;
  • Всі деталі мають типові розміри і виготовлені згідно з нормами, що спрощує розрахунок конструкції фундаменту. При цьому в деяких нестандартних випадках використання цього типу фундаменту вкрай важко;
  • При підрахунку необхідної кількості деталей для виконання підстави з фундаменту стаканного типу обов'язковий точний розрахунок, в іншому випадку вам доведеться понести додаткові витрати, причому неважливо в яку сторону ви прорахувалися.

Норми і вимоги, що пред'являються до склянки фундаменту

За ГОСТом визначаються основні умови, при яких можливий відпустку цього товару з заводу-виготовлювача:

  • Продукція може бути продана тільки по досягненню своєї відпускної міцності, яка становить від 50 до 100% від запланованої;

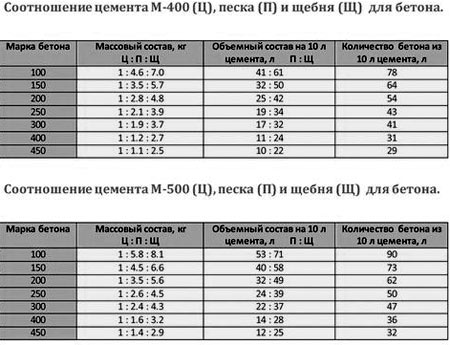

  • При виготовленні фундаменту використовується бетон марки не нижче М200; бетон марки М200
  • Виріб в обов'язковому порядку армується, при цьому арматура повинна перебувати під шаром бетону не менше ніж в 3 см;
  • Рівень водопоглинання бетону повинен складати не більше 5%;
  • При наявності тріщин на поверхні виробу їх розмір не може перевищувати 0,1 мм;
  • Продукція відпускається зі знятими монтажними петлями.

Застосування в приватному будівництві

Великого поширення в приватному будівництві цей вид підстави не отримав. Однак при бажанні і тут його цілком можна застосувати, якщо у вас є можливість залучити до робіт спецтехніку, що цілком можливо в сучасних реаліях. Фундамент стаканного типу відмінно підійде для будинків каркасного типу, гаражів, підземних споруди і різних супутніх будівель.

Розрахунок вартості склянки фундаментів

При використанні цього виду підстави в його вартість необхідно закладати такі позиції:

  • Ціни на необхідні деталі від заводу виробника на бетонний розчин, марка якого повинна бути не нижче М300;
  • Вартість додаткової арматури і опалубки;
  • Оплата за копку котлованів, хоча на цьому можна і заощадити, виконавши цю роботу самостійно;
  • Витрати на спеціальну важку техніку таку, як підйомний кран;
  • Оплата за доставку зі складів виробника;
  • Вартість колони, яка буде встановлена ​​на цей фундамент.
склянковий мелкозаглубленний фундамент
Схема мелкозаглубленного стаканного фундаменту

В результаті остаточна ціна такого фундаменту виявляється досить відчутною, що цілком компенсується його довговічністю.

У будь-якому випадку застосування цього підстави в приватному будівництві вкрай незручно через необхідність шукати спецтехніку.
